Про продукцію DINA
Система малих контролів від DINA Elektronik пропонує широкий спектр рішень для забезпечення безпеки в автоматизації. Серед основних продуктів - Компактний контроль безпеки, Монітор статичного стану, Монітор швидкості, Монітор фази, Монітор напрямку обертання та Реле аварійної зупинки. Кожен з цих модулів виконує специфічні функції, що забезпечують надійність і безпеку в експлуатації машин та обладнання. Наприклад, Монітор швидкості SAFEONE DN3PD1/DN3PD2 контролює діапазон швидкостей, що дозволяє виявляти як знижену, так і максимальну швидкість, що є критично важливим для запобігання аваріям. Завдяки простій конфігурації за допомогою одного натискання кнопки та двоколірного LED-дисплея, налаштування та діагностика стають швидкими та зручними. Крім того, нові модулі SAFEONE DN3PD2 підтримують конфігурацію через програмне забезпечення GO:Beyond, що спрощує процес налаштування. Всі ці рішення забезпечують високий рівень безпеки та ефективності, що робить їх ідеальними для використання в різних галузях промисловості.
Компактна система безпеки

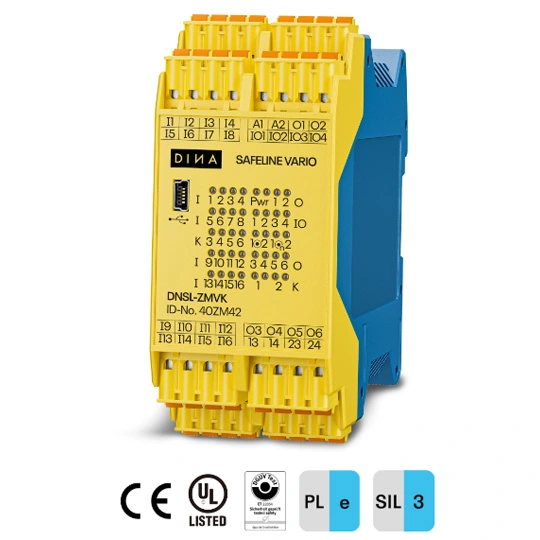

🔐 SAFELINE VARIO – Компактна система безпеки від DINA Elektronik
SAFELINE VARIO — масштабована, модульна система управління безпекою для машин і обладнання, що гарантує високу надійність до Performance Level e або SIL 3.📌 Основні характеристики:
• До 30 входів: моніторинг кнопок аварійної зупинки, світлових завіс, дверцят та інших функцій безпеки.• Модульне розширення до 15 додаткових модулів: входи/виходи, контроль зупинки, напрямку, швидкості, Fieldbus-модулі.
• Інтегрований контроль швидкості та порівняння сигналів, також підтримка BiSS-Safety для енкодерів.
• Підтримка протоколів: CANopen, Profibus DP, EtherCAT, Ethernet/IP, Modbus, Powerlink, ProfiNet.
• Компактні габарити: центральний модуль шириною 45 мм або 67,5 мм.
💻 Програмне забезпечення:
• Безкоштовний конфігуратор SL VARIO-Designer для налаштування та симуляції безпеки.• Онлайн-діагностика — вивід станів, параметрів, помилок.
🛠 Технічні параметри:
• Живлення: 24 V DC, споживання \~3 W.• Розміри: компактний центральний модуль вагою \~350 г.
✅ Переваги SAFELINE VARIO:
• Повнофункціональне рішення безпеки для великих машин.• Модульність дозволяє адаптацію під будь-які задачі.
• Гнучке проєктування навіть для складних машинних систем.
• Сумісність із системами багатьох виробників — не прив'язує до одного постачальника.
Для кого це?
• Машинобудівні компанії, що потребують глобального контролю безпеки.• Виробництво з потребою у моніторингу швидкості, позиції, напрямку та аварійних ситуацій.
• Системи з Ethernet-підключенням і віддаленою діагностикою.
SAFELINE VARIO — це комплексна, гнучка та надійна система контролю безпеки, яка поєднує в собі компактність, розширюваність і високі стандарти Performance Level e/SIL 3. Будь-який машинний комплекс отримає захист згідно з найвищими вимогами безпеки.
Компактний контролер безпеки

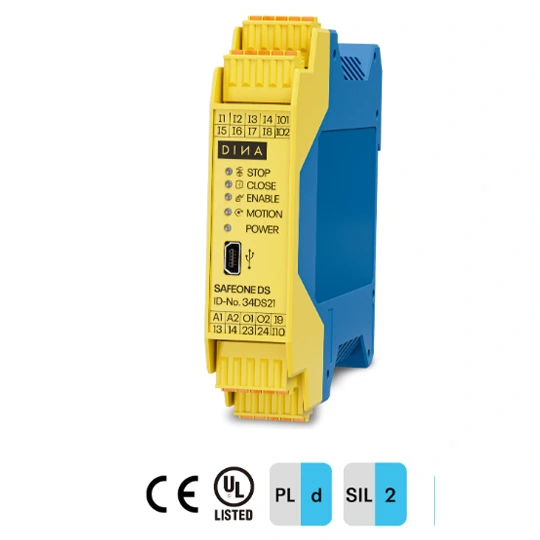

SAFEONE DS – найкомпактніша система моніторингу безпеки для машин із шириною лише 22.5 мм, що поєднує контроль швидкості та ще три безпекові контури: аварійне зупинення, захисні дверцята та дозвільний вимикач. Підтримує вимоги безпеки до Performance Level d за DIN EN ISO 13849-1).
• 10 безпекових входів (I1-I10) для підключення кнопок аварійного зупинення, захисних бар'єрів, дверей тощо.
• Безпечний енкодерний вхід (Sin/Cos або TTL), підтримує частоту до 300 кГц.
• Контактні та напівпровідникові виходи, категорія PL d, короткий час реагування \~10 мс.
• Ультракомпактний корпус (22.5 × 114 × 111 мм) з монтажем на DIN-рейку 35 мм.
• Клеми Spring-loaded, дроти 0,25–1,5 мм².
• Діапазон температур: –10 °C…+55 °C, зберігання до +85 °C.
• Захист: корпус IP20, загальний монтаж – мін. IP54.
• Plug & Play: конфігурація через USB без ліцензійного ПЗ — швидке введення в експлуатацію.
• Зручна параметризація з DESIGNER software (безкоштовне).
• деревообробні та шліфувальні машини,
• центрифуги, мішалки, шредери,
• установки з моніторингом швидкості або позиції.
Показати все
🔧 Основні можливості:
• Сполучення моніторингу швидкості + 3 безпекових контури у єдиному модулі .• 10 безпекових входів (I1-I10) для підключення кнопок аварійного зупинення, захисних бар'єрів, дверей тощо.
• Безпечний енкодерний вхід (Sin/Cos або TTL), підтримує частоту до 300 кГц.
• Контактні та напівпровідникові виходи, категорія PL d, короткий час реагування \~10 мс.
• Ультракомпактний корпус (22.5 × 114 × 111 мм) з монтажем на DIN-рейку 35 мм.
⚙️ Технічні деталі:
• Живлення: 24 V DC, споживання ≈50 мА (1.2 Вт).• Клеми Spring-loaded, дроти 0,25–1,5 мм².
• Діапазон температур: –10 °C…+55 °C, зберігання до +85 °C.
• Захист: корпус IP20, загальний монтаж – мін. IP54.
🎯 Основні переваги:
• Надійна безпека PL d (SIL 2) в одному компактному пристрої.• Plug & Play: конфігурація через USB без ліцензійного ПЗ — швидке введення в експлуатацію.
• Зручна параметризація з DESIGNER software (безкоштовне).
🏭 Ключові застосування:
SAFEONE DS — ідеальне рішення для машин із обмеженою кількістю безпекових функцій:• деревообробні та шліфувальні машини,
• центрифуги, мішалки, шредери,
• установки з моніторингом швидкості або позиції.
📌 Підсумок:
SAFEONE DS — це унікальний компактний контролер безпеки, який поєднує моніторинг швидкості, аварійне зупинення, захисні дверцята та дозвіл, забезпечуючи PL d у корпусі завтовшки всього 22.5 мм. Його легко встановлювати, параметризувати та інтегрувати — це рішення для сучасних компактних та ефективних машинних систем.Як працює Монітор Швидкості SAFEONE DN3PD1/DN3PD2?
Монітор Швидкості SAFEONE DN3PD1/DN3PD2 працює за принципом виявлення та контролю швидкості обертання двигунів або інших механізмів. Основні характеристики його роботи включають:
- Контроль діапазону швидкостей: Пристрій моніторить швидкість обертання і виявляє як перевищення максимальної швидкості, так і зниження мінімальної швидкості, що особливо важливо для запобігання аварійним ситуаціям.
- Вхідні дані: Монітор приймає сигнали від датчиків швидкості, які можуть бути встановлені на двигуні чи механізмі. Ці сигнали перетворюються в електричні імпульси, які використовуються для аналізу швидкості.
- Аналіз сигналів: Прилад здійснює постійний аналіз отриманих даних. Якщо швидкість виходить за встановлені межі, монітор вживає відповідних заходів.
- Сигналізація та зупинка: У разі виявлення небезпечної ситуації (перевищена або знижена швидкість), Монітор Швидкості може активувати аварійну зупинку системи, а також подати сигнали тривоги для сповіщення операторів.
- Конфігурація та діагностика: Прилад оснащений простим у використанні інтерфейсом для налаштування, де оператор може встановлювати необхідні параметри. Також, за допомогою двоколірного LED-дисплея, відображається стан роботи та можливі помилки, що спрощує процес діагностики.
Завдяки цим функціям, SAFEONE DN3PD1/DN3PD2 забезпечує високий рівень безпеки та надійності в роботі машин та обладнання, що особливо важливо для промислових застосувань.
Монітор стану зупинки двигуна

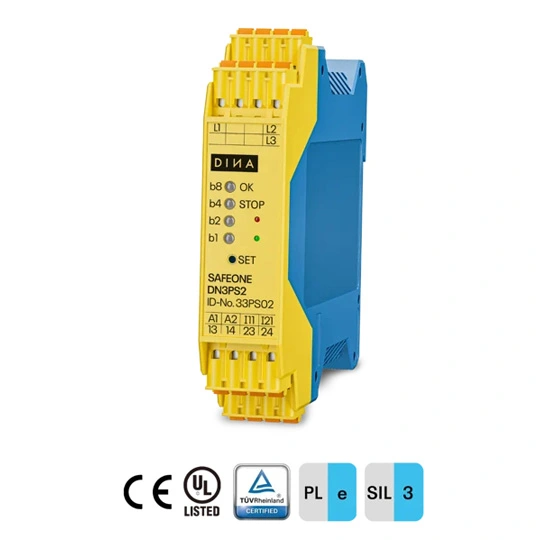

🛑 SAFEONE DN3PS2 – Монітор стану зупинки двигуна (Standstill Monitor)
SAFEONE DN3PS2 — компактний і безсенсорний контролер для безпечного визначення зупинки одно- та трифазних електродвигунів до 690 В AC, сертифікований за Performance Level e (PL e) / SIL 3 згідно з DIN EN ISO 13849-1 | IEC 61508.🚀 Ключові особливості
• Без енкодера чи робочих сенсорів — моніторить EMF (електромагнітну індукцію) для виявлення інерційного обертання двигуна .• Параметризація threshold та затримки − встановлення порогів зниження EMF (50–500 мВ) і затримки змикання OК-контакту .
• Компактний корпус шириною 22,5 мм, монтаж на DIN-рейку, легко інтегрується у будь-який розподільний щит.
• Потенціал відкритих контактів – 2 релейних виходи: один безпеки, два діагностичних.
• Живлення: 24 V DC, споживання ≤ 80 мA, робота від −20 до +55 °C, ступінь захисту корпусу IP20 (у щитку – IP54).
• Швидкість реагування: падіння EMF спрацьовує приблизно за 20 мс.
✅ Переваги DN3PS2
Перевага
Опис
Без сенсорів
Відсутність додаткового обладнання — зменшення складності та вартості інтеграції
Відповідність найвищим стандартам
Сертифікація PLe / SIL3 — надійна підтримка вимог безпеки
Універсальне застосування
Працює із двигунами від 90 до 690 В, 1- та 3-фазними, у системах з VFD/DC/зірка-трикутник
Налаштування на вимогу
Пороги і таймери змінюються без інструментів — прямо на пристрої
Надійне виконання
Релейні виходи витримують 8 А (AC1), >20 млн циклів
Компактність
Лише 22,5 мм ширини — економить місце у щитку
🏭 Де використати DN3PS2?
Ідеально підходить для:• Захисту операторів у деревообробці, пакувальних машинах, обробних центрах
• Гальмування роботи лише при повній зупинці двигуна
• Інтеграції в індексувальні, конвеєрні та пакувальні лінії
• Замовників, що шукають компактну систему PL e без складних налаштувань
🔧 Технічні дані — коротко
• Живлення: 24 V DC, ≤ 80 мA• Вхід EMF: 90–690 V AC L1–L3
• Контакти: 2 безпеки, 2 діагностики; максимальний струм 8 А AC, 4 А DC
• Розміри: 22,5 × 114 × 111 мм
• Сертифікація: PLe / SIL3
🔚 Висновок
SAFEONE DN3PS2 від DINA — це простий та ефективний рішення для забезпечення безпеки зупинки двигунів відповідно до найвищих технічних стандартів. Завдяки відсутності сенсорів, компактному дизайну й функціональним можливостям, DN3PS2 — оптимальний вибір для сучасних безпекових систем.Компактний контролер швидкості

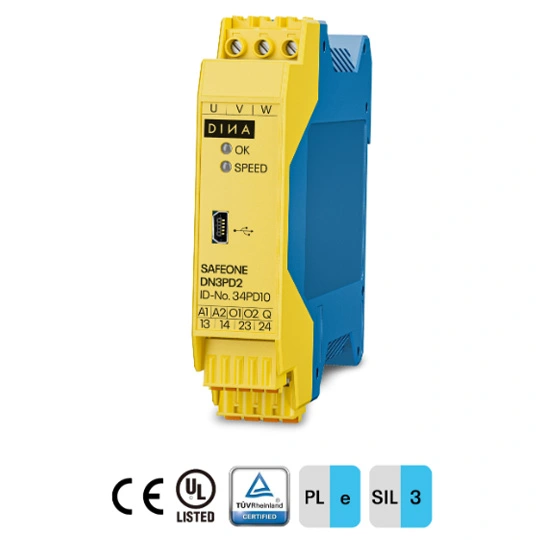

🏁 SAFEONE DN3PD2 — Компактний контролер швидкості без сенсорів
SAFEONE DN3PD2 – компактний модуль для безпечного моніторингу швидкості одно- та трифазних двигунів без жодних зовнішніх сенсорів. Він забезпечує Performance Level e (PLe) / SIL3 відповідно до стандартів DIN EN ISO 13849-1 та IEC 61508.⚙ Технічні особливості:
• Безсенсорний контроль швидкості – не потрібні енкодери чи датчики наближення .• Параметризація через USB та GO:BEYOND – зручне налаштування швидкісних порогів (SSR, SLS, SSM).
• Компактний форм-фактор: ширина лише 22,5 мм — ідеально для щільної установки в шкафах.
• Широкий діапазон живлення:
• Варіанти: 90–690 V AC (0.5–1200 Hz)
• 24–120 V AC (0.5–1200 Hz)
• Опції з muting / перемикачами режимів.
• Виходи: 2 безпечні релейні виходи + 2 діагностичні/входи для режимів .
• Респонс-час: ≤10 мс реакції та повна підтримка Safe Torque OFF, Safe Operating Stop.
• Монтаж: стандартний DIN-рейковий корпус, IP20 (у шкафу – мінімум IP54).
• Сертифікації: PLe, SIL3, SIL CL3, UL
✔ Ключові переваги:
Перевага
Опис
Простота встановлення
Без зовнішніх енкодерів – економія часу та місця
Компактність
Унікальні 22,5 мм ширини для обмежених просторів
Гнучке налаштування
Програмування діапазонів швидкості та режимів через GO\:BEYOND
Безпека класу e
Високий рівень захисту для критичних систем
Універсальність
Працює з різною напругою та частотою, навіть із частотними перетворювачами
🏭 Типові застосування:
• Моніторинг швидкості в дерево-, метало- та пакувальних машинах• Контроль частини виробничих ліній із безпечним аварійним зупиненням
• Системи, що потребують компактного, безенкодерного контролю швидкості
📌 Резюме:
SAFEONE DN3PD2 — це компактний, інтелектуальний та сенсор-безпечний модуль контролю швидкості, який забезпечує надійний захист за стандартом PLe / SIL3, займає мінімум місця і пропонує просте програмування через USB.Які основні функції виконує Компактний Контроль Безпеки?
Компактний Контроль Безпеки виконує численні важливі функції для забезпечення безпеки в автоматизованих системах. Основні функції Компактного Контролю Безпеки включають:
- Моніторинг безпеки: Контролює роботу безпечних процесів, гарантуючи, що всі умови безпеки дотримуються під час експлуатації обладнання.
- Аварійна зупинка: Забезпечує миттєве відключення системи в разі виникнення небезпечної ситуації, що дозволяє запобігти травмам та пошкодженням.
- Діагностика несправностей: Виявляє та відображає можливі несправності системи, що сприяє швидкому їх усуненню.
- Моніторинг стану: Впроваджує функції стеження за різними параметрами, такими як швидкість обертання, фази та напрямок руху, для забезпечення безпечної роботи агрегатів.
- Гнучка конфігурація: Пропонує можливість налаштування простих і складних сценаріїв безпеки відповідно до специфічних вимог виробництва.
- Взаємодія з іншими системами: Може інтегруватися з іншими системами безпеки та автоматизації, що дозволяє створити комплексну екосистему безпеки.
Ці функції разом створюють надійну платформу для захисту людей та обладнання в промислових умовах, максимально підвищуючи ефективність роботи підприємства.
Компактний фазовий монітор

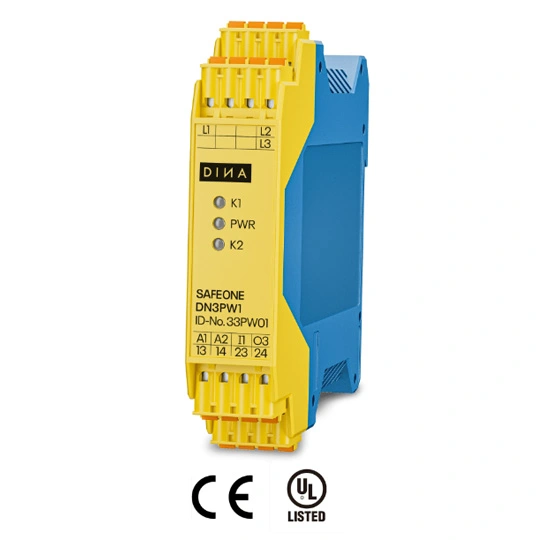

⚙️ SAFEONE DN3PW1 — Компактний фазовий монітор
SAFEONE DN3PW1 — компактний DIN-рейковий монітор для контролю фазності трифазних мереж. Реагує на збої чи пропадання фази за менше ніж 10 мс, забезпечуючи надійний захист машини та обладнання від можливих пошкоджень.🛡 Основні характеристики:
• Живлення: 24 V DC, споживання ≈100 мА• Напруга фазного входу: 260–543 V AC, номінально 400 V AC
• Входи/виходи:
• Семі-провідникові й релейні безпечні виходи (контактні виходи 13/14, 23/24)
• Час реакції: від 10 до 100 мс, регульований
• Регульована толерантність напруги: ±5 %…±? % за допомогою вбудованого перемикача
• LED-індикація: живлення, статус фаз, несправності
• Розміри: 22,5 × 114 × 111 мм, монтаж на DIN-рейці, IP20 (у шафі — мін. IP54)
• Температурний діапазон: –20 °C … +60 °C; зберігання –40 °C … +85 °C
✅ Переваги:
• Миттєвий захист: реакція менш ніж 10 мс — запобігає пошкодженню обладнання• Регульовані налаштування: персоналізація порогів і часу відключення
• Компактний форм-фактор: зберігає місце в шафах завширшки всього 22,5 мм
• Гнучке застосування: контролює навіть мінімальні флуктуації напруги для запобігання небезпечним ситуаціям
• Безпека: комбіновані виходи дозволяють інтеграцію в системи з аварійним зупиненням чи блокуванням функцій
🏭 Застосування:
• Захист двигунів трифазних систем (наприклад, деревообробка, металообробка, конвеєри)• Підключення до PLC або аварійних систем для контролю фазності
• Попередження роботи при фазних збоях — мінімізує простої та витрати на ремонт
🔧 Технічна діаграма в дії:
При нормальній фазності виходи 13/14 та 23/24 увімкнені. Якщо напруга на одній фазі виходить за межі заданої толерантності, відбувається моментальне реагування (≤ відповідного часу), і виходи відключаються. Вони залишаються відключеними щонайменше 1,5 с, навіть якщо фаза відновлюється.📌 Підсумок:
SAFEONE DN3PW1 — це компактний, надійний та інтелектуальний фазовий монітор із швидкою реакцією (менше 10 мс), гнучким налаштуванням часу та толерантності, здатний захистити ваше обладнання від небезпечних фазних збоїв.Компактний датчик напрямку обертання

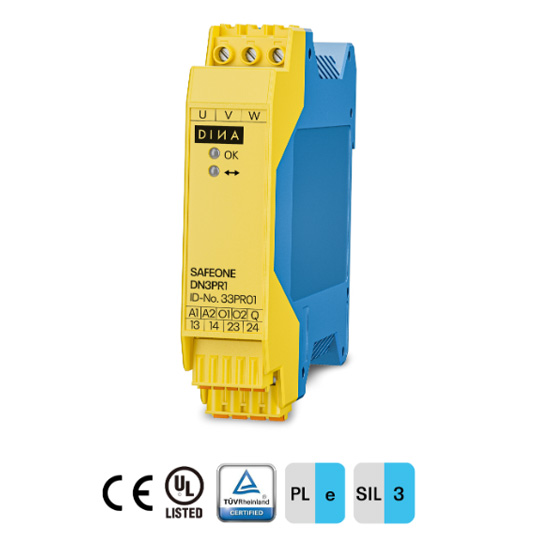

🔄 SAFEONE DN3PR1 — Компактний датчик напрямку обертання
SAFEONE DN3PR1 — це інноваційний безсенсорний монітор напрямку обертання для трифазних асинхронних моторів до 690 В сертифікований за Performance Level e (PL e/SIL 3). Унікальна технологія дозволяє працювати без зовнішніх датчиків і налаштувань.⚙️ Ключові особливості:
• Без сенсорів і налаштувань — моніторить напрямок обертання без енкодера та парметризації настройок .• PL e / SIL 3 — відповідає найвищим вимогам безпеки.
• Роз'єми для трьох фаз (U, V, W) пряме підключення до двигуна.
• Два контактні виходи (13/14, 23/24) — реле розмикаються при неправильному напрямку обертання.
• Час реакції: 2×(період + 1 мс) + ≤10 мс реле.
• Живлення: 24 В DC, споживання ≈80 мА.
• Компактність: корпус шириною 22,5 мм, DIN-рейка, захист IP20 (IP54 у шафі).
• Автоматичне скидання після відновлення правильного напрямку через кнопку підтвердження .
✅ Переваги SAFEONE DN3PR1:
• Простота інтеграції — не потребує зовнішніх сенсорів або програмування.• Наднадійний захист — моніторинг напряму з найвищим стандартом безпеки.
• Компактний дизайн — економить місце в панелі.
• Широка сумісність — працює з будь-якими трифазними асинхронними двигунами.
🏭 Типові застосування:
• Деревообробні, металообробні та пакувальні машини.• Системи з обмеженим простором для встановлення датчиків.
• Ретрофіти модернізації станків для модернізації без заміни двигунів .
📌 Висновок:
SAFEONE DN3PR1 — унікальний безсенсорний рішення для моніторингу напрямку обертання моторів, що забезпечує харчування, високу безпеку, легкість монтажу та експлуатації. Ідеальний вибір для машин з високими стандартами надійності.Реле аварійного відключення

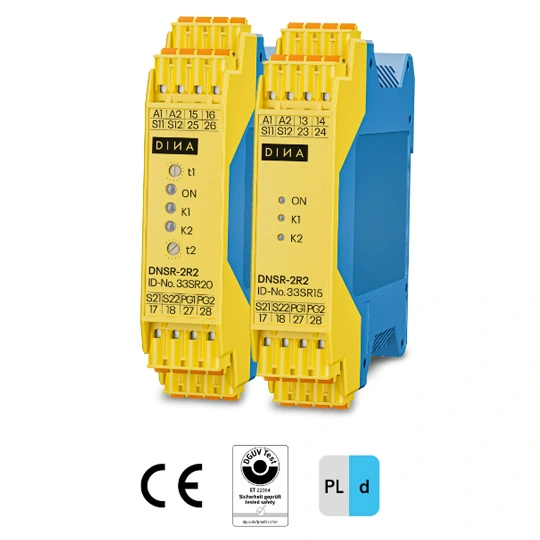

🚨 SAFEONE DNSR-2R2 — Реле аварійного відключення та таймер
SAFEONE DNSR-2R2 — компактне та конфігуроване реле для контролю ланцюга аварійного зупинення з можливістю налаштування затримки включення або виключення. Сертифіковане за Performance Level d (PL d) згідно з DIN EN ISO 13849-1 та підходить для позицій *Emergency Stop*, *Time Delay Relay* і поєднаних застосувань.⚙️ Основні характеристики:
• Типи контактів: миттєві (NO), з затримкою на включення (on-delay) або вимкнення (off-delay).• Затримка: налаштовується з заводу або безпосередньо на моделі 33SR20 (двома потенціометрами).
• Контури безпеки: підтримує 2 ланцюги управління з одно- та двоконтактними виходами.
• Живлення: 24 V DC, споживання \~40 мA у режимі очікування, \~70 мA при активності, \~1,6 W з A1/A2.
• Захист корпусу: IP20 (у щиті – мін. IP54), категорія перенапруги III.
• Контакти реле: NO, змінний струм до 6 A AC1; мінімальний 10 mA; довговічність ≥10 млн циклів.
• Розміри: компактний корпус 22,5 мм на DIN-рейку.
✅ Переваги:
• Гнучкість: налаштування таймера (on/off delay або миттєве реагування) .• PL d: відповідає категорії 3 / PL d, придатне для схем безпеки машини.
• Компактність: економить місце в панелі завдяки ширині 22,5 мм.
• Зручність інтеграції: універсальні клеми, перевірка коректності підключення.
• Робочий діапазон: від –10 до +60 °C.
• Зносостійкість: ≥50 млн механічних циклів .
🏭 Застосування:
• Обладнання деревообробки, металообробки, лінії автоматизації.• Системи, що потребують контролю затримки подачі живлення до другорядних систем або після аварійної зупинки.
• Схеми безпеки з вимогою двухканальної конфігурації.
📌 Висновок:
SAFEONE DNSR-2R2 — це надійне PL d-рішення для систем аварійної зупинки з можливістю налаштування затримок відкриття або закриття контактів. Його компактність, гнучкість конфігурації та технічні характеристики роблять його ідеальним для вбудованих безпекових схем у промисловому обладнанні.Які переваги має використання Реле аварійної зупинки?
Використання Реле аварійної зупинки має кілька важливих переваг:
- Забезпечення безпеки: Реле Аварійної Зупинки дозволяє миттєво припинити роботу обладнання у випадку небезпечної ситуації, що знижує ризик травм і аварій.
- Швидка реакція: В аварійних ситуаціях реле забезпечує швидку та надійну зупинку, що є критично важливим для запобігання подальшому пошкодженню устаткування.
- Надійність: Сучасні реле аварійної зупинки розроблені таким чином, щоб витримувати різноманітні умови експлуатації, забезпечуючи стабільну роботу протягом тривалого часу.
- Легкість інтеграції: Реле Аварійної Зупинки можна без проблем інтегрувати в існуючі системи автоматизації, що робить їх універсальним рішенням для різних промислових застосувань.
- Зниження ризиків: Наявність реле свідчить про забезпечення високих стандартів безпеки, що може зменшити ризики для підприємства, пов’язані з безпекою праці.
- Регуляторні вимоги: Використання Реле Аварійної Зупинки допомагає виконувати вимоги законодавства та стандартів безпеки, що є необхідним для відповідальності за охорону праці на виробництві.
- Значна економія часу і ресурсів: Швидка зупинка обладнання у випадку загрози може зекономити час на ремонті та відновленні, що загалом знижує витрати підприємства.
- Гнучкість налаштувань: Багато сучасних реле мають можливість налаштування під конкретні потреби виробництва, що забезпечує адаптивність у використанні.
Які галузі можуть виграти від впровадження цих систем контролю?
Впровадження систем контролю безпеки, таких як ті, що пропонує DINA Elektronik, може принести значні переваги різним галузям промисловості. Ось деякі з них:
- Виробнича промисловість: На виробничих підприємствах, де використовуються складні машини і автоматизовані лінії, системи контролю безпеки потрібні для забезпечення безпечних умов праці. Вони допомагають запобігти травмам працівників внаслідок аварій або несправностей обладнання.
- Автомобільна промисловість: У процесі виробництва автомобілів важливо контролювати різні параметри роботи обладнання. Системи моніторингу можуть підвищити безпеку праці на конвеєрах і в роботі роботизованих систем.
- Хімічна промисловість: Тут особливо важливо контролювати процеси, оскільки неправильні умови можуть призвести до небезпечних ситуацій. Моніторинг швидкостей, фаз та напрямків обертання забезпечує безпеку обробки хімічних речовин.
- Спортивні та розважальні комплекси: Системи контролю безпеки можуть використовуватися для моніторингу об’єктів, таких як атракціони або спортивні споруди, щоб забезпечити безпечну експлуатацію для відвідувачів.
- Енергетика: В енергетичному секторі, особливо в таких сферах, як вітрова та сонячна енергетика, контроль параметрів обладнання дуже важливий для забезпечення безперебійної роботи та запобігання аваріям.
- Сільське господарство: В аграрному секторі, автоматизація та контроль процесів можуть підвищити ефективність виробництва, а також забезпечити безпеку при роботі з великими сільськогосподарськими машинами.
- Логістика та складські приміщення: Використання систем контролю на складах та в логістичних центрах може зменшити ризики, пов'язані з рухом та обробкою вантажів, а також покращити загальну безпеку.
Впровадження систем контролю безпеки, таких як модулі від DINA, надає можливість різним галузям знижувати ризики, покращувати виробничі процеси і забезпечувати комфортні умови праці для співробітників.
Вимикачі і розетки Schneider Electric, Legrand, Jung, Ajax, ABB, Siemens, Merten, Gewiss
Замовникам продукції DINA Elektronik відпускаються за вхідними цінами
Вимикачі, розетки у київському магазині дистриб'ютора
Перейти на сайт Реклама
Реклама
Дистриб'юторська фірма АБР Електрик також постачає:
Основний перелік виробників і продукції
Перейти »
Реклама
АБР Електрик офіційний дистриб'ютор AJAX
реалізує в Україні
(044) 522-95-24
abr@abr-electric.com.ua
https://abr.com.ua/ajax
